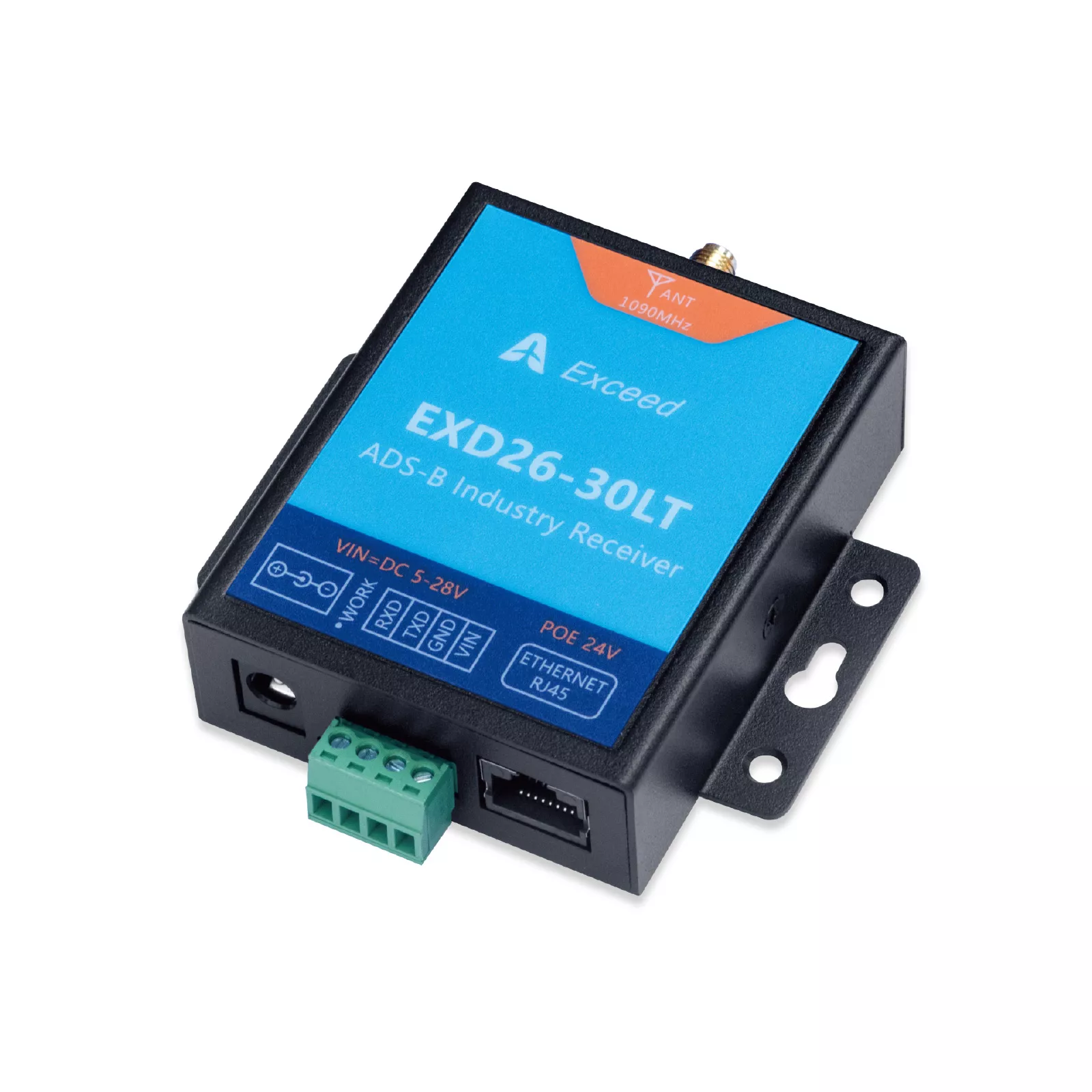

小型工业级 ADS-B 接收机 EXD26-20T/EXD26-30LT

EXD26-30LT 是一款小型工业级 ADS-B 接收机， 具有稳定性高，宽电源输入，接收灵敏度高等特点。 接收机的信号输入端采用了两级窄带滤波器和一级低噪声放大器，有效滤除空间信道中大部分的带外噪声以获得更好信噪比，典型接收灵敏度可达-90dBm；内部集成高动态信号处理电路，允许同时接收从近距离到远距离的 ADS-B 广播信息， 典型监视距离可达 250km。

EXD26-30LT 支持以太网POE供电，支持TCP/UDP网络协议，可多个设备连接服务器组成大面积低空监视网络。同时EXD26-30LT支持UART串口数据，方便连接电脑做单机使用，无需网络。EXD26-30LT 可通过串口或网口输出原始 ADS-B 报文（DF17/DF18） 或解算后的飞机明文信息（飞机识别号 ICAO、航班号、经纬度、高度、航速、航向等），并且可以配置当检测到碰撞风险或检测到 ADS-B 信号时 Flag 引脚输出高电平，易于使用，方便集成。


特征

  • 最大接收灵敏度-90dBm

  • 可输出 DF17/DF18 或飞机明文数据

  • USART TTL 电平数据接口，波特率 9600-921600 之间

  • 以太网通信接口，支持TCP/UDP

  • 金属屏蔽外壳，稳定性高，宽电源输入，支持POE供电

  • 工作指示灯（红色 LED）和输出指示灯（绿色 LED）


应用领域

  • ADS-B 信号接收器

  • 空中避障，无人机碰撞风险监测

  • 空域监测

  • 地面设备，虚拟雷达


硬件连接

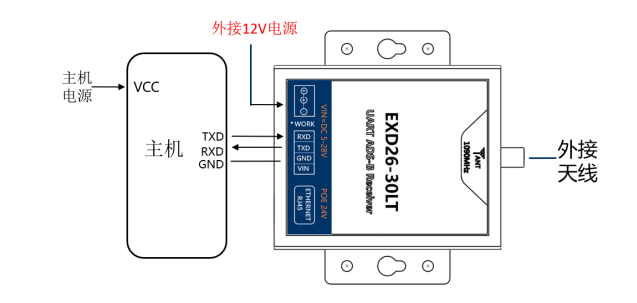

图1 使用外接12V电源适配器以及串口通信连接方法




图2 使用POE供电以及网口通信连接方法


规格参数


规 格
参 数
型 号
   EXD26-30LT / EXD26-20T
适用场景
   室内使用或者安装在车辆上，以及小型地面站设备等，提供周边态势感知，各类冲突告警
输入电压
   5-28V 或者24V POE供电
工作温度
   -30-85°C
功 耗
   <1.2W, 100mA@12V

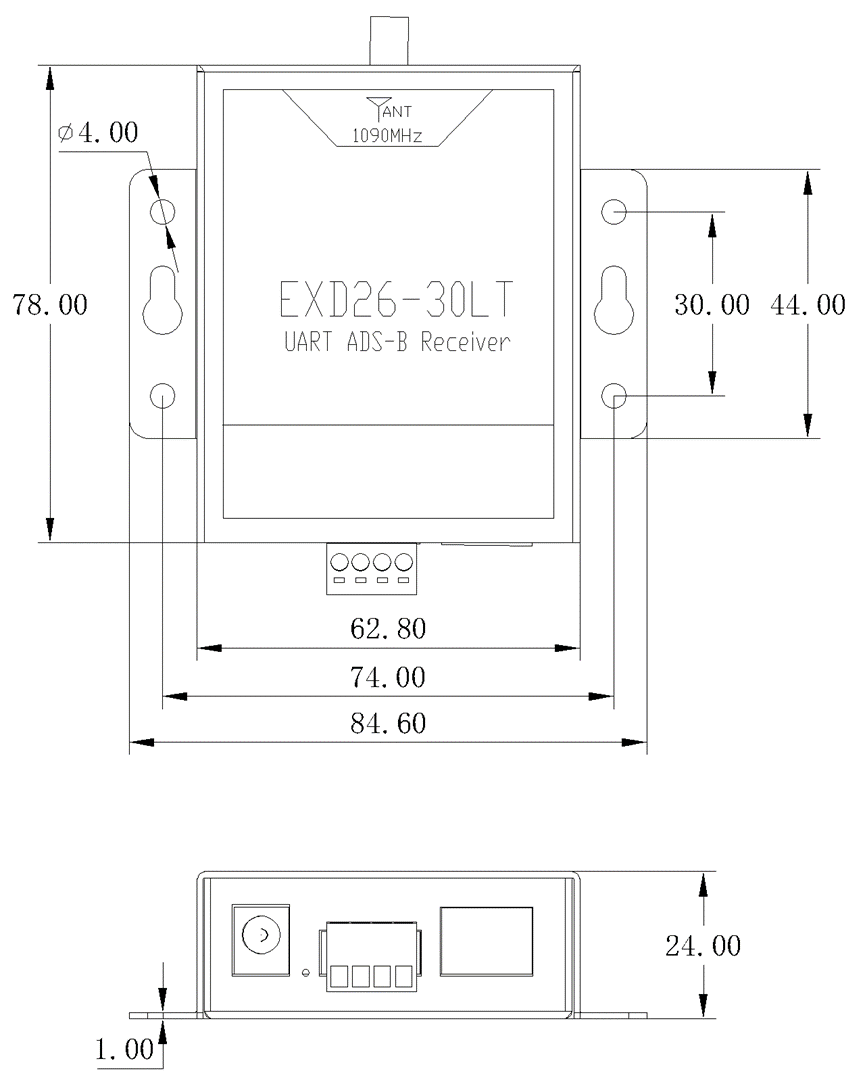

尺 寸
   79mm*64mm*25mm（主机尺寸，不含安装孔和天线）
重 量
   180g
接收灵敏度
   -90dBm
监视距离
   视距250km @ 5dBi天线
目标处理能力
   >100批目标
电源接口
   DC电源接口（Φ5.5*2.1mm）
天线接口
   SMA天线接口，外螺纹内孔，阻抗50欧姆
通信接口

   EXD26-30LT / EXD26-20T：3.81mm压线接口，串口3.3V TTL电平，数据格式UART,n,8,1，波特率范围9600-921600。

   EXD26-30LT：10M/100M自适应以太网通信接口，TCP/UDP协议

报文格式
   DF17/DF18原始报文或飞机明文数据
