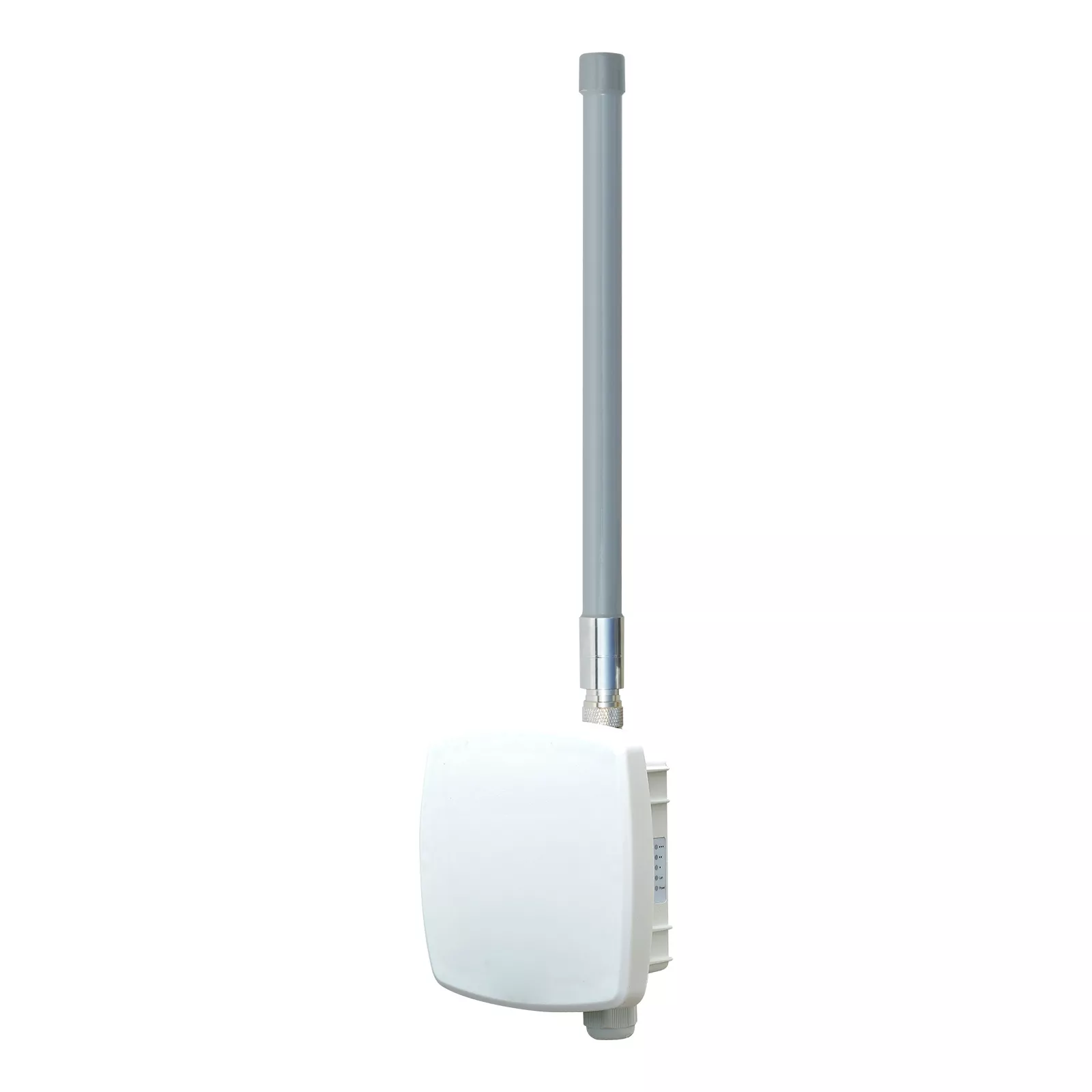

EXD26-30RT 是一款 IP68 防水型户外工业级 ADS-B 接收机, 外壳采用航空铝合金, 防尘防水防盐雾, 每台接收机出厂都经过气密性和水下 1 米防水测试, 支持宽电源范围输入, 支持 UART 和 RS485 通信接口, 最长支持 200 米长通信电缆, 具有稳定性高, 抗干扰能力强, 接收灵敏度高的特点, 配合玻璃钢天线, 可以作为永久装置固定在户外长时间使用。
EXD26-30RT 沿用了两级窄带滤波器和一级低噪声放大器的射频前端, 配合内部双处理器架构, 在获得优秀接收灵敏度的同时实现低处理延时。 典型接收灵敏度可达-90dBm, 处理延时小于 50ms;内部集成高动态信号处理电路,允许同时接收从近距离到远距离的 ADS-B 广播信息, 典型监视距离可达 250km。 接收机支持 UART/RS485 两种通信接口, 可输出原始 ADS-B 报文(DF17/DF18) 或解算后的飞机明文信息(飞机识别号 ICAO、航班号、经纬度、高度、航速、航向等),易于使用,方便集成。
特征
最大接收灵敏度-90dBm,监视距离 250km
可输出 DF17/DF18 或飞机明文数据
USART/RS485 通信接口,通信电缆最长可达 200 米
工业级温度范围-40 - +85°C
IP68 防水防尘防盐雾
应用领域
ADS-B 信号接收器
空中避障,无人机碰撞风险监测
空域监测
地面设备,虚拟雷达
硬件连接
EXD26-30RT 主机接口和外观
EXD26-30RT 与主机/单片机连接方法
规格参数
规 格 | 参 数 |
型 号 | EXD26-30RT |
适用场景 | 航空铝IP68防水外壳,特别适合安装在高楼、海边、桥梁、信号塔等恶劣环境中使用 |
输入电压 | 8-35V |
工作温度 | -40-85°C |
功 耗 | <1W, 65mA@12V |
尺 寸 | 128mm*78mm*45mm(主机尺寸,不含天线和通信电缆接口) |
重 量 | 450g(不含天线) |
接收灵敏度 | -90dBm |
监视距离 | 视距250km @ 5dBi天线 |
目标处理能力 | >100批目标 |
电源接口 | M12防水航空接头(6芯) |
天线接口 | N母头,可以直接外接玻璃钢天线 |
通信接口 | M12防水航空接头(6芯),支持UART/RS485两种通信协议,最大通信电缆长度200米 |
报文格式 | DF17/DF18原始报文或飞机明文数据 |
