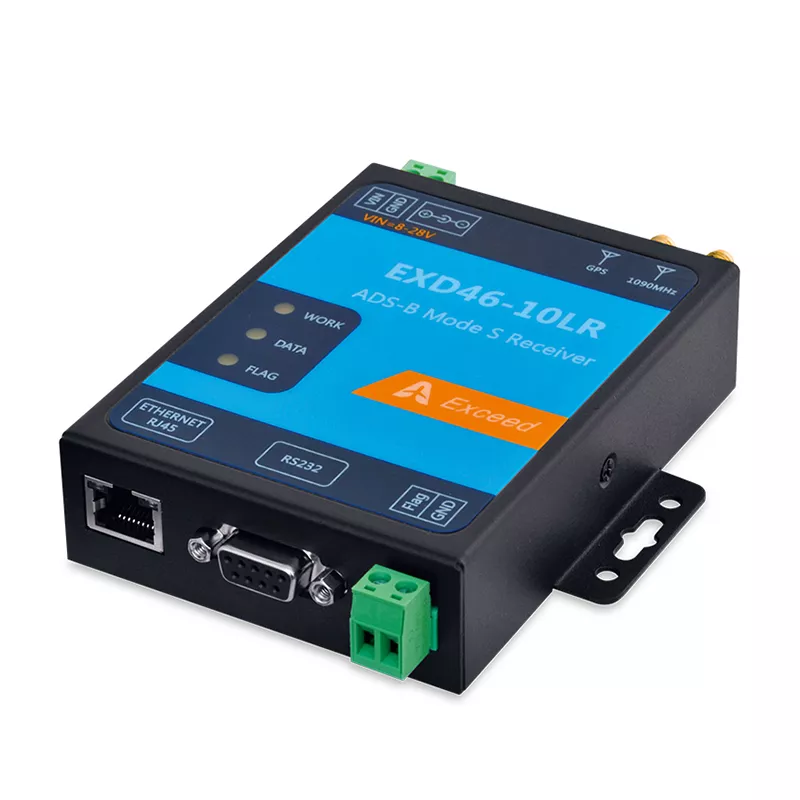

多点定位MLAT ADS-B 模式S接收机 EXD46-10LR

EXD46-10LR 是本公司最新推出的高性能 ADS-B 模式 S 接收机。 接收机采用RS232 和以太网数据接口， 支持 TCP/UDP协议，支持以太网POE或者外部DC电源供电。设备易于扩展，可以把多个设备联网组成 ADS-B 网络， 以提供广泛大面积的低空监视。 接收机集成 GPS+BD 模块， 可以为收到的每条信息提供高分辨率时间戳， 允许使用到达时间差（TDOA）计算飞机位置， 支持多点定位系统（MLAT）。

EXD46-10LR 采用优化的射频电路，其接收灵敏度可达-102dBm， 稳定监视距离大于 350km。 接收机集成高性能 DSP 处理器， 支持 RS232 串口和网口同时输出， 配合自主研发的 ADS-B 信息解码算法和碰撞检测算法，可以通过串口和网口同时输出带高精度时间戳MLAT报文、模式S报文 、DF17/DF18报文，JSON格式报文、CAT021 格式报文或飞机明文信息（飞机识别号ICAO、航班号、经纬度、高度、航速、航向等），兼容国内常用地面站软件和空管自动化系统。


特征

  • 最大接收灵敏度-102dBm，监视距离>350km

  • 监视目标>600架次，数据延时<10ms

  • 集成 GNSS，支持多点定位系统（MLAT）

  • RS232和以太网数据接口，支持TCP/UDP协议，支持POE供电

  • 金属屏蔽外壳，稳定性高，宽电源输入

应用领域

  • ADS-B 信号接收器

  • 空中避障，无人机碰撞风险监测

  • 空域监测

  • 地面设备，虚拟雷达，多点定位系统（MLAT）

硬件连接


exd46-6.png                      EXD46-10LR 通过 RS232 或网线 连接到主机/单片机/计算机/服务器


规格参数

规 格
参 数
型 号
   EXD46-10LR
适用场景

   大型地面站设备或ADS-B网络覆盖，易于扩展，可把多个设备组成ADS-B网络，

   支持多点定位MLAT

输入电压

   1.   POE供电 24V

   2.   DC电源供电9-28V

工作温度
   -30 - +85°C
功 耗
   <2.5W，200mA@12V

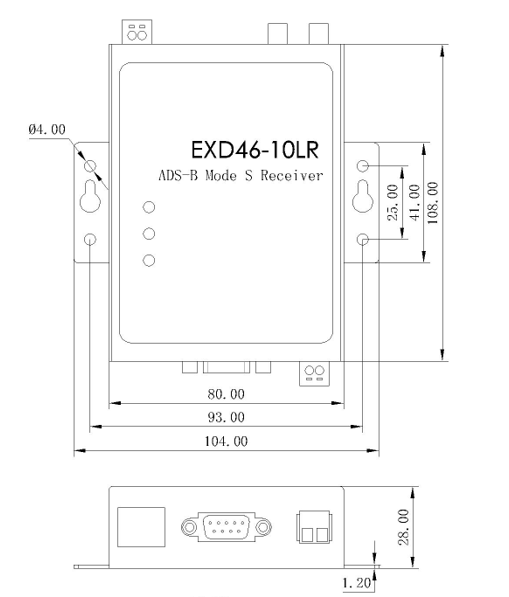

尺 寸
   108mm*80mm*28mm（主机尺寸，不含安装孔和天线）
重 量
   280g
接收灵敏度
   -102dBm
监视距离
   视距350km @ 7dBi天线
目标处理能力
   >600批目标
数据处理延时
   <10ms
数据处理能力
   大于每秒3000个报文
电源接口
   DC电源接口（Φ5.5*2.1mm）或者5.08压线端子
天线接口
   1. ADS-B: SMA天线接口，外螺纹内孔，1090MHz
   2. GPS: SMA天线接口，外螺纹内孔，有源天线
通信接口
   RS232: 波特率 9600-921600
   Ethernet: 10M/100M自适应，TCP/UDP
时钟同步能力
   GNSS时钟同步，可以输出GPS时标，时间精度<50ns，支持多点定位系统MLAT
报文格式

   1. 带高精度时间戳MLAT报文； 2. DF17/DF18报文；

   3. 模式 S报文； 4. 飞机明文；

   5. JSON格式报文； 6. CAT021格式报文
