高灵敏度串口 ADS-B 接收模块 VS36-12D

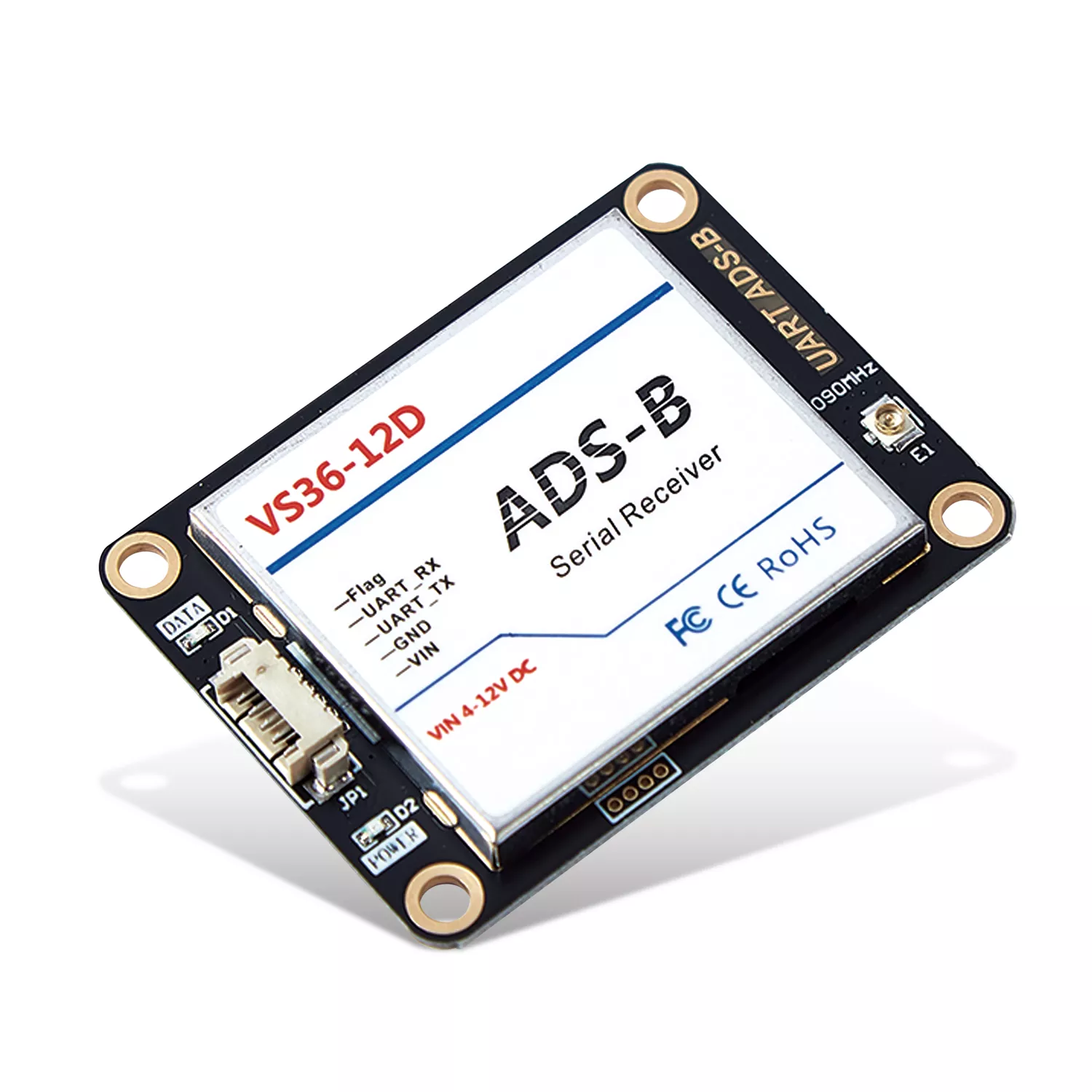

VS36-12D 是一款高度集成的小尺寸低功耗 Mode S 信号 ADS-B 接收模块， 典型工作电流仅有 60mA。该接收器具有非常出色的性能，在接收器的信号输入端使用了两级窄带滤波器和一级低噪声放大器，有效滤除空间信道中大部分的带外噪声以获得更好信噪比；内部集成高动态信号处理电路，允许同时接收从近距离到远距离的 ADS-B 广播信息。

VS36-12D ADS-B 接收模块集成双核处理器， 配合自主研发的 ADS-B 信息解码算法和碰撞检测算法，可以通过串口输出原始 ADS-B 报文、MavLink2 格式电文或飞机明文信息（ 飞机识别号 ICAO、航班号、经纬度、高度、航速、航向等），并且可以配置当检测到碰撞风险或检测到 ADS-B 信号时 Flag 引脚输出高电平。


特征

  • 最大接收灵敏度-90dBm，监视距离约250km

  • 小尺寸 50× 38× 5mm（重8g）

  • 低功耗 （约60mA @ 5V 输入电压供电)

  • USART TTL 电平数据接口，波特率 9600-921600 之间

  • 支持MavLink格式输出，可以和飞控直接连接，即插即用

  • 天线集成防雷电路

应用领域

  • ADS-B 信号接收器

  • 地面设备，虚拟雷达

  • 空中避障，无人机碰撞风险监测

  • 空域监测

硬件连接


规格参数

规 格
参 数
型 号
   VS36-12D
适用场景
   适用于无人机、小型航空器、桥梁、水上浮标、航空障碍灯以及小型地面站设备等，提供周边态势感知，各类冲突告警；
输入电压
   3.7-9V
工作温度
   -30 - +85°C
功 耗
   <0.35W,   65mA@5V
尺 寸
   50mm*38mm*5mm（长x宽x高）
重 量
   8g
接收灵敏度
   -90dBm
监视距离
   视距250km @ 5dBi天线
目标处理能力
   >100批目标
天线接口
   IPEX 1代， 阻抗50欧姆
通信接口
   XH1.25-4P端子排线，串口3.3V TTL电平，数据格式UART,n,8,1，波特率范围9600-921600.
报文格式

   1. ADS-B原始报文（只输出DF17/DF1报文，或输出全部S模式报文DF0/DF4/DF5/

   DF11/DF16/DF17/DF18/DF20 /DF21，可带信号强度标志）；

   2. MavLink2格式电文；3. 飞机明文数据


机械尺寸（mm）
