无人机 ADS-B 收发一体机 EXD11-TR

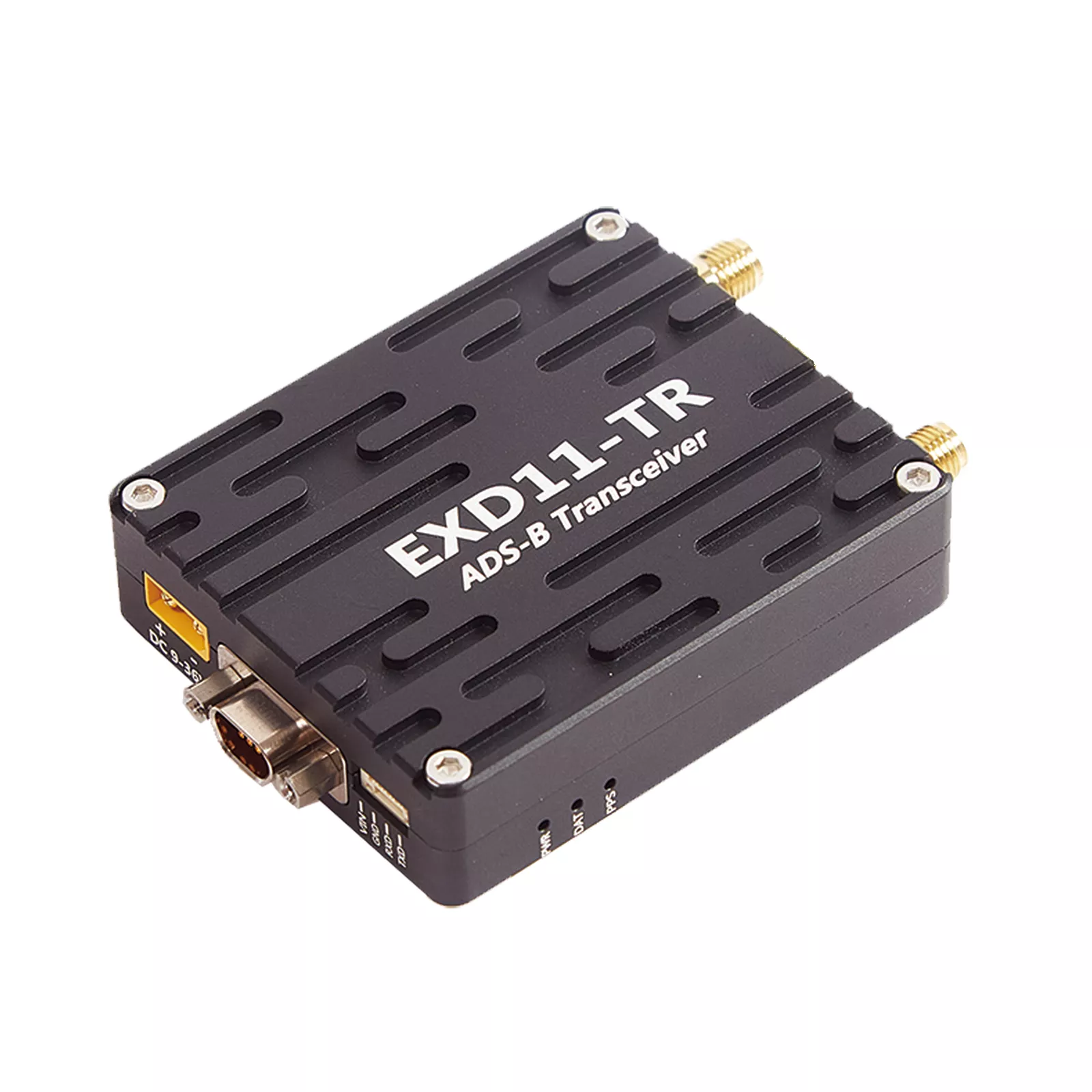

EXD11-TR 是一款专门应用于无人机领域和小型载人航空器的高集成小体积 ADS-B 收发一体机。它具备体积小，重量轻（约 90g），高度集成（集成了ADS-B out、ADS-B in、GNSS 定位模块、高精度气压传感器等），发射功率可定制（20W、50W、100W、150W），整机功耗低的优势，特别适用于无人机载，飞艇等对体积，重量要求严格的场合。

EXD11-TR 完全符合DO-260B 标准，主要为不具备 ADS-B 功能航空器、机场场面车辆，以及地面障碍物等实现 ADS-B 信号发射功能。它具有超宽的电源输入范围，几乎满足市场上所有类型无人机供电需求，不需要额外增加电源适配电路。 EXD11-TR 集成军工级 J30J 数据接口和标准的 GH1.25-4p 通信接口，兼容 RS422 和 UART TTL 两种通信协议，可以直接连接各种飞控计算机，使用非常便捷。


特征

  • 符合DO-260B

  • 收发一体，可以单独使能接收或发射

  • 发射功率可定制 （20-150W）

  • 信号类型：1090ES 或UAT978 断续振荡信号（DF17、 DF18）

  • GNSS定位精度：优于2.5米

  • 集成气压传感器提供气压高度

  • 接收灵敏度 >-90dBm，监测距离约200km

  • 小尺寸64× 53× 17mm（重约90g）

  • RS422 和 USART TTL 两种数据接口， 波特率 9600-921600 之间

  • 可通过串口配置ICAO和航班号

  • 可通过串口给发射机发送经纬度、高度、航向、速度、爬升率等飞行参数

应用领域

  • 无人机ADS-B发射

  • 车载ADS-B、ADS-B信标机

  • 小型载人飞机、热气球、无人飞艇

选型列表

型号
功能描述
EXD11-TR|A1090MHz收发一体机
EXD11-TR|B978MHz收发一体机


规格参数

规 格

参 数

型 号

   EXD11-TR

适用场景

   适用于无人机、无人飞艇、小型航空器等需要ADS-B out功能的场景

输入电压

   DC 9-36V

工作温度

   -30 - +85°C

发射功率

   20-150W（可定制）

尺 寸

   64mm*53mm*17mm（长x宽x高）

重 量

   约90g（不含天线）

ADS-B in

   最大接收灵敏度 -90dBm，最大处理能力100批，视距200km

GNSS功能

   集成GPS/北斗定位，支持SBAS，灵敏度<-165dBm, 水平精度<2.5米

气压传感器

   高精度气压传感器，精度10cm

天线接口

   ADS-B: SMA无源天线，GNSS：SMA有源天线

通信接口

（1） GH1.25-4P标准接口，串口3.3V TTL电平

（2）RS422军用J30J接口，RS422电平，数据格式UART,n,8,1，波特率范围 9600-921600

ADS-B in报文   DF17/DF18报文、飞机明文、Mavlink报文、JSON报文

ADS-B out格式

   1090ES 或UAT978 断续振荡信号(DF17、DF18）

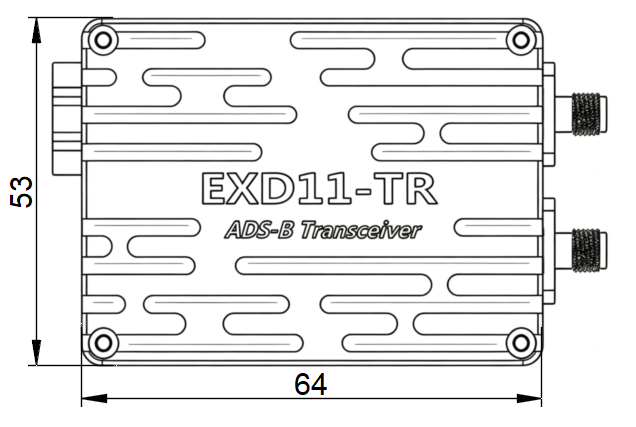

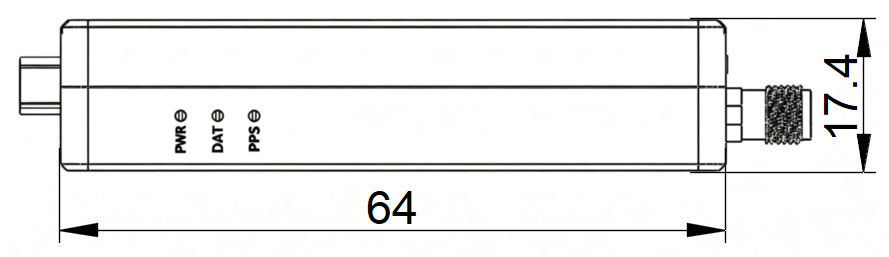

机械尺寸（mm）
