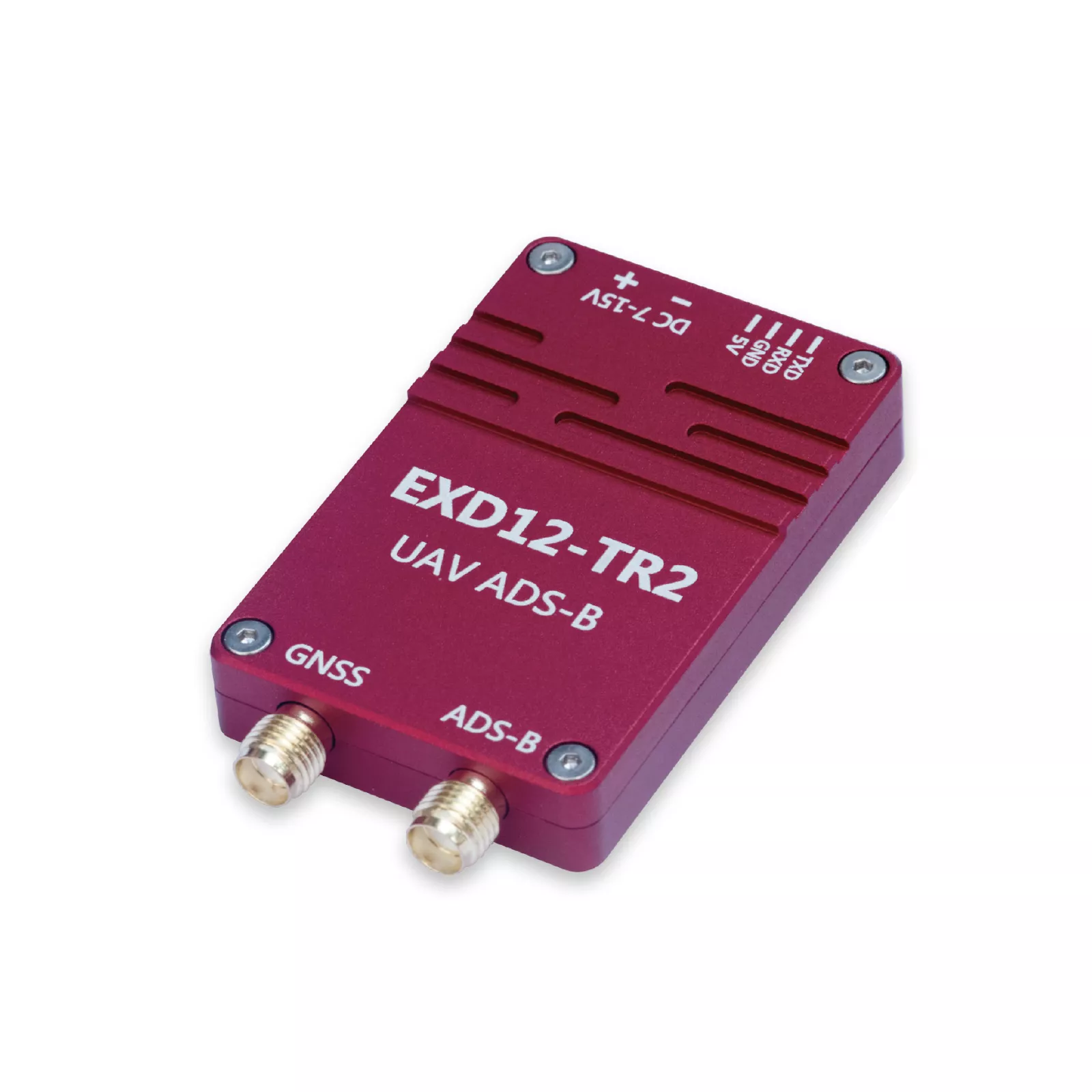

无人机 ADS-B 收发一体机 EXD12-TR2

EXD12-TR2 是一款专门应用于无人机领域和小型载人航空器的高集成小体积 ADS-B 收发一体机。它具备体积小（52*35mm），重量轻（约 35g），高度集成（集成了ADS-B out、ADS-B in、GNSS 定位模块、高精度气压传感器等），发射功率可配置（0.5W、1W、2W、4W ），整机功耗低的优势，特别适用于无人机载，飞艇等对体积，重量要求严格的场合。

EXD12-TR2 完全符合DO-260B 标准，主要为不具备 ADS-B 功能航空器、机场场面车辆，以及地面障碍物等实现 ADS-B 信号发射功能。收发机集成标准的 GH1.25-4p 通信接口和XT30PW电源接口，并采用标准 UART TTL通信协议，可以直接连接各种飞控计算机，使用非常便捷。


特征

  • 符合DO-260B

  • 收发一体，可以单独使能接收或发射

  • 发射功率可通过串口配置 （0.5W、1W、2W、4W ）

  • 信号类型：1090ES 或UAT978 断续振荡信号（DF17、 DF18）

  • GNSS定位精度：优于2.5米

  • 集成气压传感器提供气压高度

  • 接收灵敏度 >-90dBm，监测距离约200km

  • 小尺寸54mm*35mm*11mm（不含天线）

  • 标准GH1.25-4P USART TTL 数据接口， 波特率 9600-921600 之间

  • 可通过串口配置ICAO和航班号

  • 可通过串口给发射机发送经纬度、高度、航向、速度、爬升率等飞行参数

应用领域

  • 无人机ADS-B发射

  • 车载ADS-B、ADS-B信标机

  • 小型载人飞机、热气球、无人飞艇



选型列表

型号功能描述
EXD12-TR2|A1090MHz 收发一体机
EXD12-TR2|B978MHz 收发一体机



规格参数

规 格

参 数

型 号

   EXD12-TR2

适用场景

   适用于无人机、无人飞艇、小型航空器等需要ADS-B out功能的场景

输入电压

   6.5-15V

工作温度

   -30 - +75°C

发射功率

   0.5W、1W、2W、4W （可配置）

发射作用距离   最大约10km

平均功率

    <1W

尺 寸

   54mm*35mm*11mm（长x宽x高）

重 量

   约35g（不含天线）

ADS-B in

   最大接收灵敏度 -90dBm，视距200km

GNSS功能

   多模定位，支持 SBAS，水平精度<2.5米

气压传感器

   高精度气压传感器，精度10cm

电源接口

   XT30PW-M20

天线接口

   ADS-B和GNSS采用SMA 接口

通信接口

   GH1.25-4P 标准接口，串口 3.3V TTL 电平，

  数据格式UART,n,8,1，波特率范围 9600-921600

时钟同步能力

   GNSS 时钟同步，时间精度<100ns

ADS-B in

   DF17/DF18报文、飞机明文、Mavlink报文、JSON报文

ADS-B out

   1090ES 或UAT978 断续振荡信号(DF17、DF18）

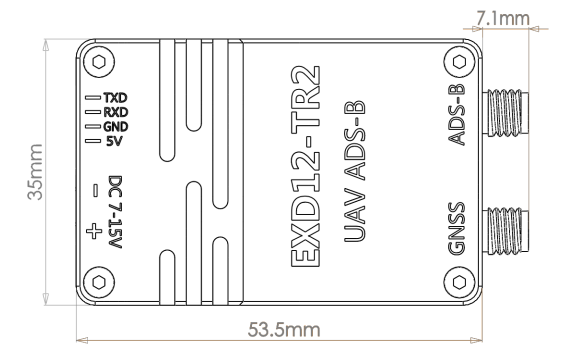

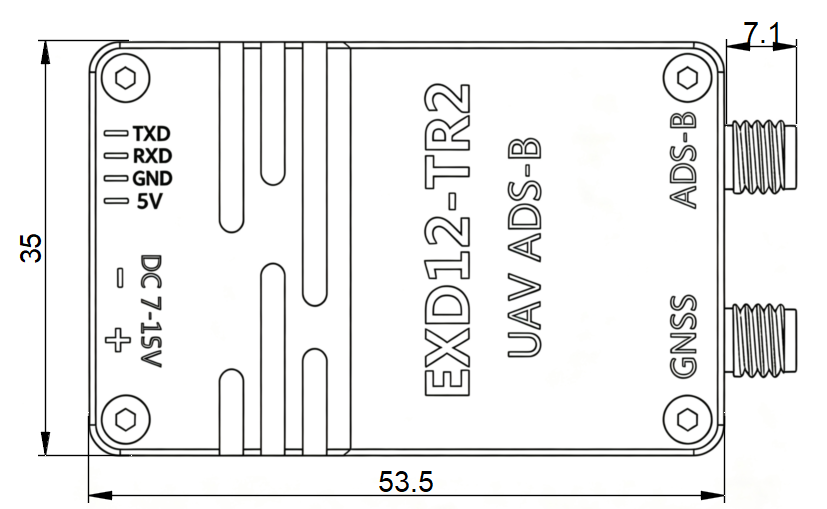

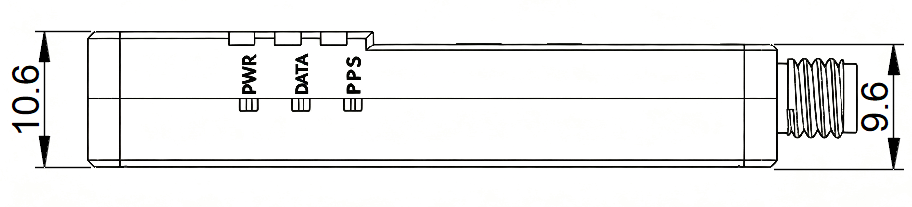

机械尺寸（mm）
