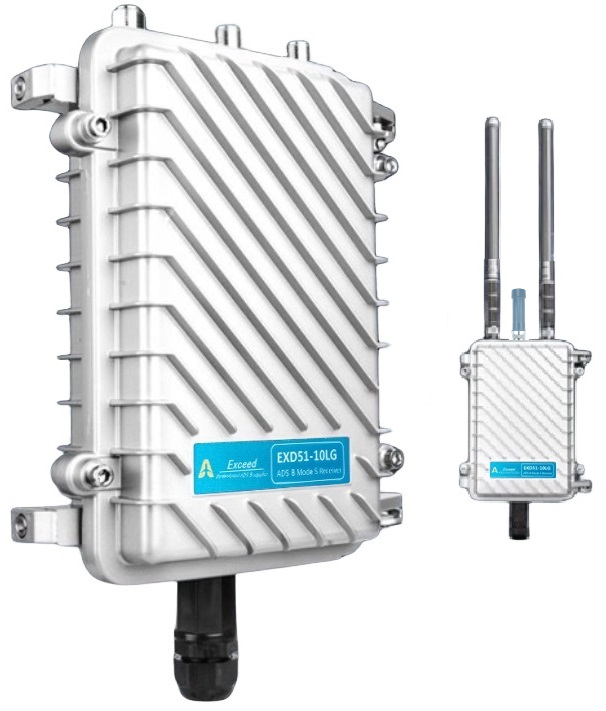

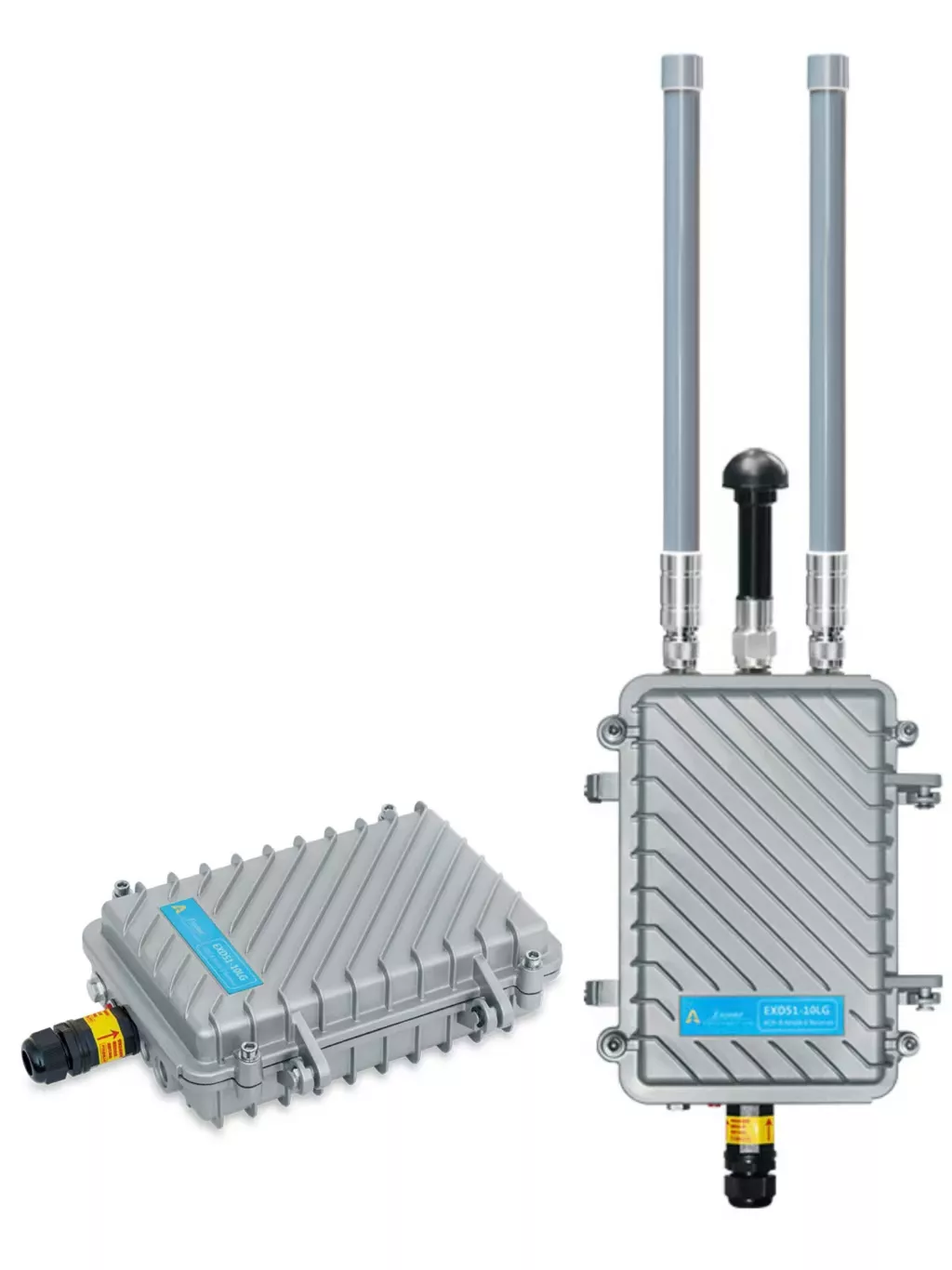

高性能双机冗余 MLAT ADS-B 模式S接收机 EXD51-10LG

高性能 ADS-B 模式S接收机 EXD51-10LG 采用 IP66 防水防尘铸铝外壳、工业级元器件、双机冗余配置、并内置了防浪涌、防ESD和防雷电路，确保接收机在任何恶劣环境中和整个工业级温度范围内都能稳定运行。接收机采用双接收通道，单路输出的拓扑结构，通信和供电均采用网口（POE供电），支持TCP/UDP协议，易于扩展，可以把多个设备联网组成ADS-B网络，以提供广泛大面积的低空监视。接收机集成五模GNSS模块，支持SBAS增强系统，可以为收到的每条信息提供ns级别的高分辨率时间戳，允许使用到达时间差（TDOA）计算飞机位置，支持多点定位系统（MLAT）。

EXD51-10LG采用优化的射频电路，其接收灵敏度可达-110dBm，稳定监视距离大于350km。接收机集成高性能DSP处理器，网口输出，配合自主研发的ADS-B信息解码算法和碰撞检测算法，可以通过网口实时输出原始ADS-B报文，CAT021格式数据或飞机明文信息（飞机识别号ICAO、航班号、经纬度、高度、航速、航向等），兼容国内常用地面站软件和空管自动化系统。



特征

  • 最大接收灵敏度-110dBm，监视距离>350km

  • 可输出ADS-B原始报文、CAT021数据或飞机明文数据

  • 集成GNSS，支持多点定位系统（MLAT）

  • 金属防水防尘外壳、双冗余设计、稳定性高

  • 支持TCP/UDP协议，支持POE供电

应用领域

  • ADS-B 信号接收器

  • 地面设备，虚拟雷达，多点定位系统（MLAT）

  • 空域监测

规格参数


规 格

参 数

型 号

   EXD51-10LG

适用场景

   大型地面站设备或ADS-B网络覆盖，可多个设备组成ADS-B网络，支持多点定位MLAT

接收通道

   ① 单机，单接收，单通道输出

   ②   双机冗余，双接收通道，单通道输出

   以上二选一

工作电压

  1. POE供电（24V）

  2. 太阳能供电 5-20V

工作温度

   -30 - +85°C

功 耗

   约3W，125mA@24V

尺 寸

   310*195*78 mm（主机尺寸，不含安装孔和天线）

重 量

   1500g

接收灵敏度

   -102dBm

监视距离

   大于350km @ 3dBi天线，约400km@ 7dBi天线

目标处理能力

   >600批目标

数据处理延时

   <2ms

数据处理能力

   大于每秒5000个报文

电源接口

   POE供电或太阳能供电

天线接口

   ① ADS-B: SMA天线接口，外螺纹内孔，1090MHz

   ② GPS: N母头，外螺纹内孔，有源天线

通信接口

    Ethernet: 10M/100M自适应，TCP/UDP

时钟同步能力

   GNSS时钟同步，可输出GPS时标，时间精度<50ns，支持多点定位系统MLAT

报文格式

   1. 带高精度时间戳MLAT报文； 2. DF17/DF18报文；

   3. 模式 S报文； 4. 飞机明文；

   5. JSON格式报文； 6. CAT021格式报文

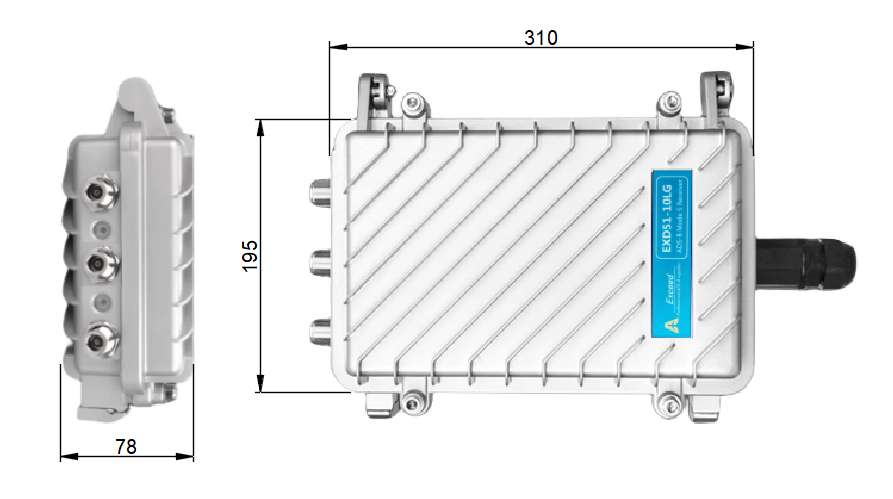

机械尺寸（单位：mm）
