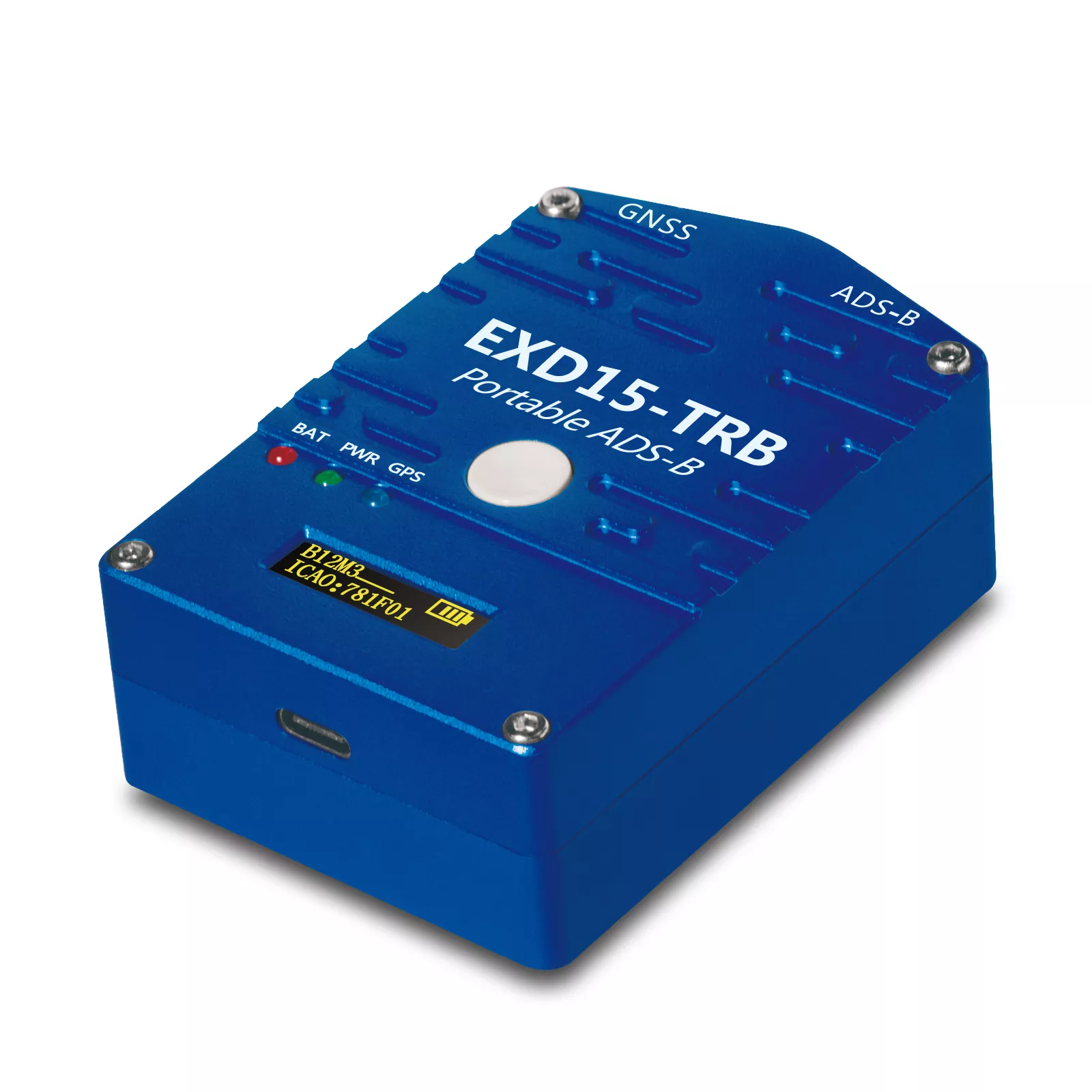

通航飞机 便携式 ADS-B 收发一体机 EXD15-TRB

EXD15-TRB 是一款便携式ADS-B 收发一体机。它通过S模式间歇广播向周围飞机和地面站发出飞机识别信息（ICAO和呼号）、经纬度、高度、速度、航向等信息。邻机1090ES接收设备或1090ES地面站接收到该广播信息后，可以显示飞机的飞行航迹，实现飞行态势监视。同时它可以接收附近200km左右范围内的其他机载ADS-B out 信号，通过GDL90协议和内置的WIFI模块，在常用的电子飞行包软件中显示周边空域的交通信息。

     EXD15-TRB完全符合D0-260B标准，体积小（74*55mm）、重量轻（约140g）、高度集成、带显示屏、内置6000mAH锂电池可持续工作15小时。它支持手机或者电脑通过WIFI连接设备修改ICAO、呼号、工作模式等参数，使用非常便捷。


特征

  • 符合DO-260B

  • 收发一体，射频信号中心频率：1090MHz±200KHz

  • 发射功率43dBm（20W），作用距离60km

  • 接收灵敏度-90dBm，可视距离200km

  • 集成GNSS模块，水平定位精度优于1.5米，支持SBAS

  • 集成气压传感器提供气压高度和垂直升降率

  • 集成姿态传感器，提供G值显示

  • 支持常用电子飞行包显示周边空域信息

  • 内置可充电锂电池，可连续工作15小时以上


应用领域

  • 小型通航飞机

  • 无人飞艇、浮空平台、无人飞行器


规格参数

规 格

参 数

型 号

   EXD15-TRB

适用场景

   适用于通航飞机、无人飞艇、浮空平台等需要ADS-B out或in功能的场景

产品尺寸（不含天线）

  74*55*30mm

产品重量

（不含天线和吸盘）

   140g

工作温度

   -20 – +75°C

射频发射功率

   43dBm （20W）

发射距离

   约60km

ADS-B out信号类型

   1090ES 断续振荡信号（DF17、 DF18）

ADS-B in灵敏度

   -90dBm

ADS-B in作用范围

   视距约200km

GNSS接收灵敏度

   -160 dBm

GNSS性能

   多模定位，支持SBAS，水平精度<1.5米

气压传感器

   高精度气压传感器，精度10cm

姿态传感器

   3轴加速度传感器

显示屏

   32*128点阵OLED显示屏

电池容量

   6000mAH

平均功耗

   约1.5W

续航时间

   大于15小时

天线接口

   ADS-B：SMA 1090MHz， GNSS：SMA有源

充电接口

   USB Type C

通信接口

   WIFI GDL90协议

1.   注意发射距离和ADS-Bin作用范围受到ADS-B天线类型和天线安装位置的影响。

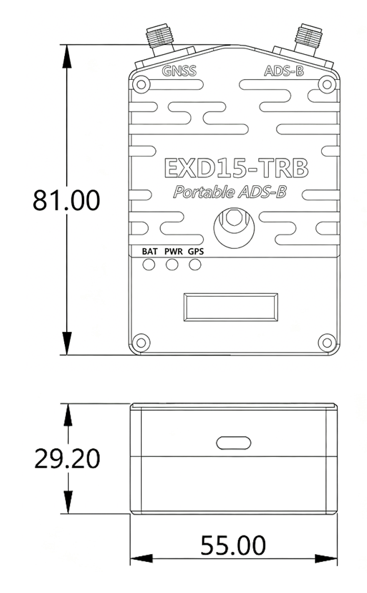

机械尺寸（mm）
