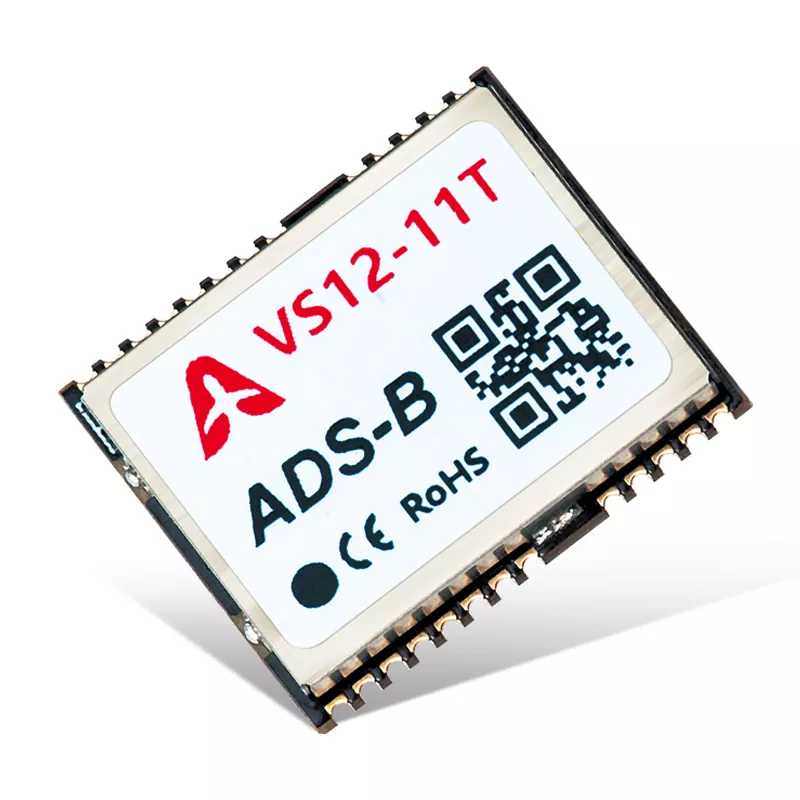

贴片式ADS-B 接收模组 VS12-11T

VS12-11T是一款超小体积ADS-B接收模块，支持ADS-B明文、MavLink报文或DF原始报文输出，支持定制私有输出协议或特殊功能需求。模块内置两级声表滤波器和一级低噪声放大器，可以有效滤除空间信道中大部分的带外噪声以获得更好信噪比，典型接收灵敏度达-90dBm。该模块采用工业级芯片、晶振及无源器件，可以在扩展温度范围-40到+80摄氏度间稳定工作。

VS12-11T采用贴片邮票孔封装，支持回流焊接工艺，方便集成或OEM使用，提供周边空域态势感知监视。相比其他ADS-B接收模块，本模块提供更丰富的数据输出类型和功能接口，支持二次开发并提供技术支持。


特征

  • 最大接收灵敏度-90dBm，监视距离约250km

  • 超小尺寸，低功耗

  • 支持串口固件升级，方便新增功能

  • USART TTL 电平数据接口，波特率 9600-921600 之间

  • 支持飞机明文、MavLink报文或DF原始报文输出

  • 和Aerobit TT-SC1 PIN-to-PIN 兼容

  • 提供转接板，标准GH1.25-6P接口，可直连飞控


应用领域

  • ADS-B 信号接收器

  • 空中避障，无人机碰撞风险监测

  • 空域监视


引脚定义



规格参数


规 格
参 数
型 号
   VS12-11T
适用场景
   适用于无人机、飞控、小型地面站、航空障碍灯等设备，提供周边态势感知
输入电压
   3.3V
工作温度
   -40 - +80°C
功 耗
   约0.2W, 55mA@3.3V
尺 寸
   16mm*13mm*2.8mm（长x宽x高）
重 量
   1.5g
接收灵敏度
   -90dBm
监视距离
   视距200km @ 5dBi天线
目标处理能力
   >100批目标
报文格式
   ADS-B原始报文（ DF17/DF18）、Mavlink2格式电文或飞机明文



工作模式




和飞控连接方法

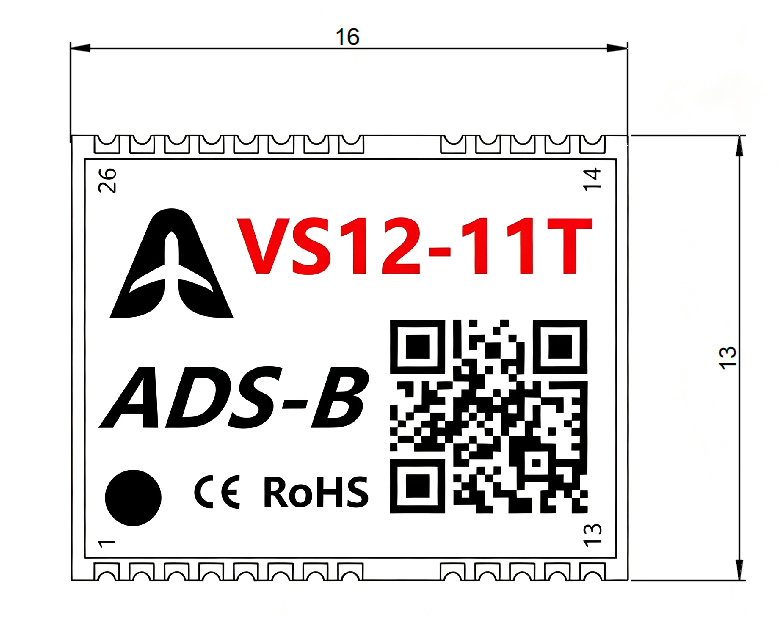

封装尺寸
