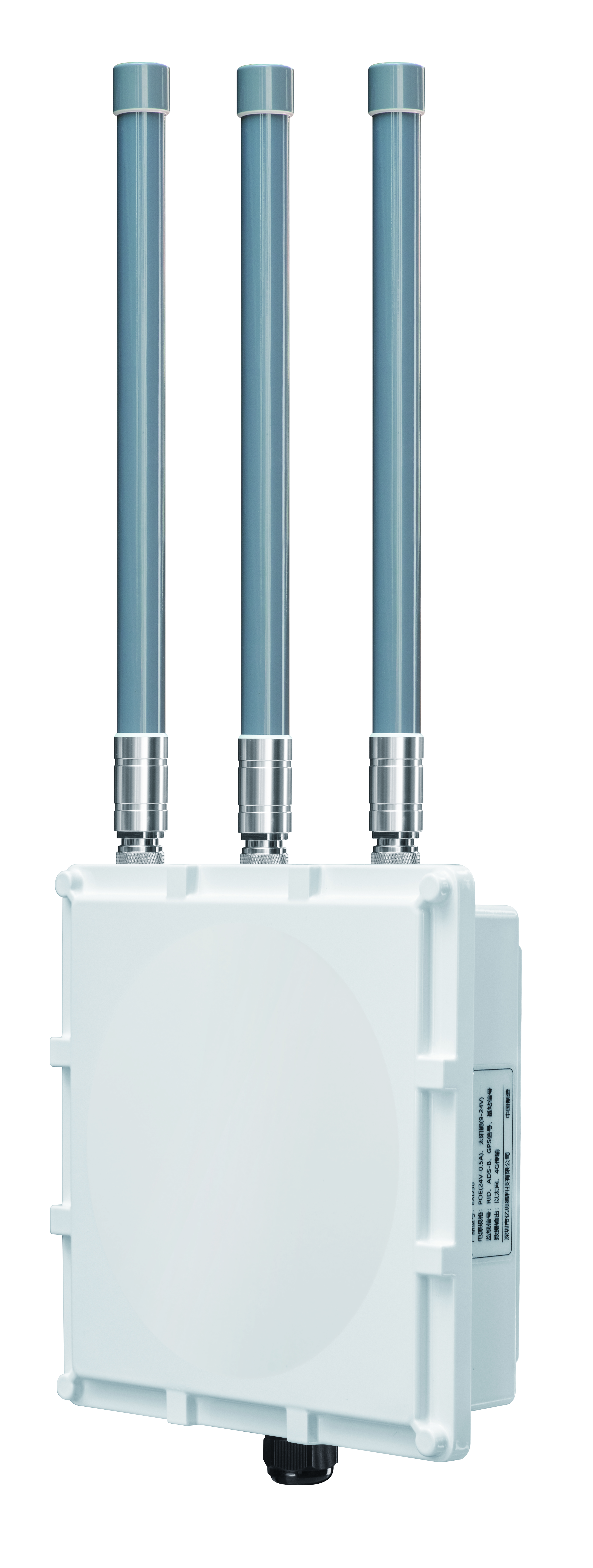

ADS-B/无人机远程识别地面站 EXD53-LS

         EXD53-LS是一款小型户外ADS-B/无人机远程识别地面站设备提供民航客机、通航飞机和无人机的一体化监视。设备采用专业户外设计，适应工作于风吹、日晒、雨淋、雪冻等各种恶劣环境下，支持抱杆和壁挂安装，支持以太网POE或者太阳能供电，支持TCP/UDP协议，可多设备连接到服务器组成大面积空域监视系统。

  • 特征

  • IP66级防尘防水设计，天线集成2KV防雷设计

  • 支持TCP/UDP通信协议

  • 支持POE供电

  • 易于扩展组网，把多个分散的站点组成网络·可输出DF17/DF18原始报文、飞机明文或CAT021格式报文

  • 可选太阳能供电和4G传输，方便在没有电源和网络的地方快速部署

  • 应用领域

  • ADS-B户外地面站

  • 无人机远程识别地面站

  • ADS-B补盲终端

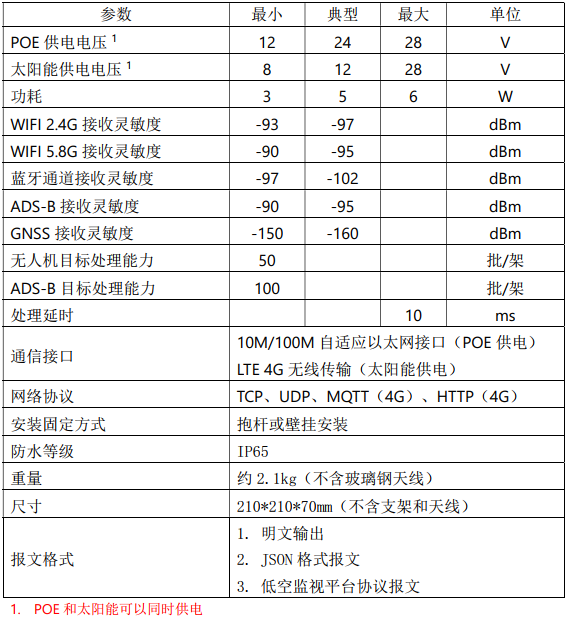

  • 技术参数

规 格
参 数
供电方式
    POE供电(24V)，可定制太阳能供电
工作温度    -40~+85°C
功 耗

    约2W, 150mA @12V

尺寸
    98x75x30mm
重 量
    约0.8kg
ADS-B接收频率
    1090MHz±200KHz
无人机远程识别接收频率

    2.4G:信道6，中心频点2437MHZ

    5.8G:信道149，中心频点5745MHZ

ADS-B监视灵敏度    >-95dBm
ADS-B监视目标
    >100架次

无人机监视灵敏度

    -100dBm
数据处理能力
    >2000个报文/秒
数据处理延时
    <10ms
网络协议
    TCP、UDP
天线接口
    N母头、玻璃钢天线
通信接口

    1. Ethernet: 10M/100M自适应，TCP/UDP

    2. LET 4G无线传输

报文格式

    1. DF17/DF18; 2. CAT021; 3. 飞机明文


  • 供电和连接方法

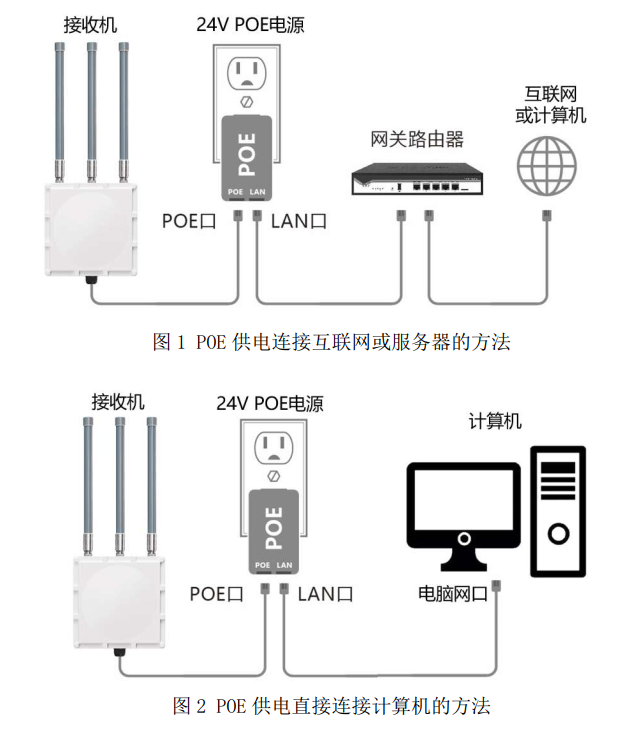

     EXD53-LS支持以太网POE或者太阳能供电，两种供电方法在出货时只能选择其中一种。如果采用POE供电，请使用我们提供的24V POE电源，POE供电连接方法如下图：


  • 安装方法（抱杆或壁挂）

    EXD53-LS支持抱杆和壁挂安装，背面预留了抱杆固定位置和不锈钢卡箍安装位置，支持抱杆直径20-300mm，抱杆安装方式如下图，只需要使用不锈钢卡箍把接收机固定在杆上即可。

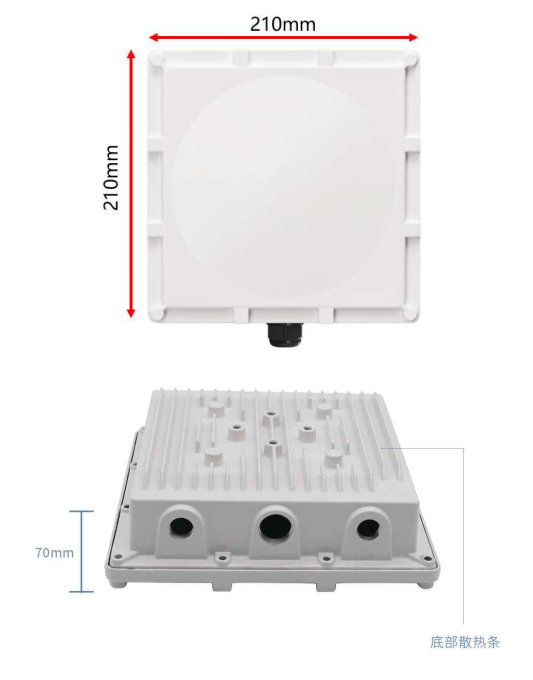

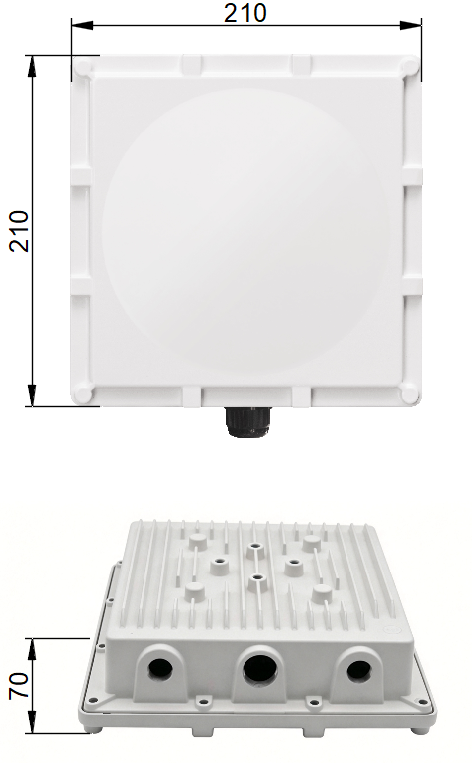

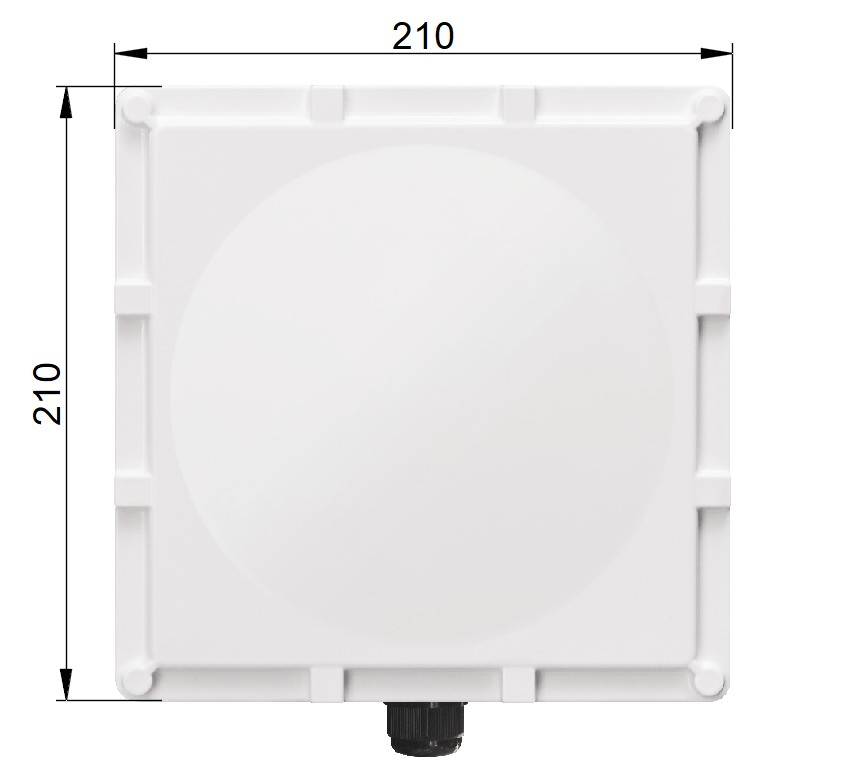

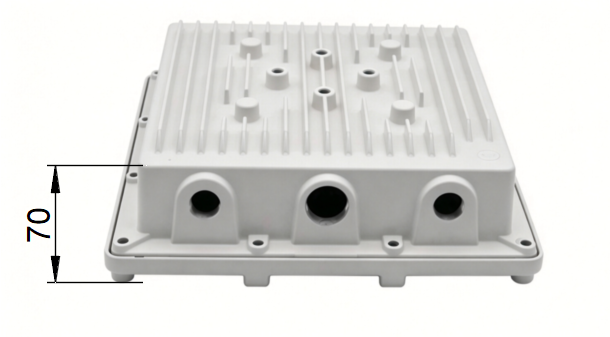

  • 机械尺寸（单位：mm）
