小型工业级 ADS-B 接收机 串口 EXD26-20T

EXD26-20T 是一款小型串口 ADS-B 接收机， 具有稳定性高，宽电源输入，接收灵敏度高等特点。 接收机的信号输入端采用了两级窄带滤波器和一级低噪声放大器，有效滤除空间信道中大部分的带外噪声以获得更好信噪比，典型接收灵敏度达-90dBm；内部集成高动态信号处理电路，允许同时接收从近距离到远距离的 ADS-B 广播信息， 典型监视距离可达 250km。

EXD26-20T 集成双处理器， 配合自主研发的 ADS-B 信息解码算法和碰撞检测算法，可以通过串口输出原始 ADS-B 报文（DF17/DF18） 或解算后的飞机明文信息（飞机识别号 ICAO、 航班号、 经纬度、 高度、 航速、 航向等），并且可以配置当检测到碰撞风险或检测到 ADS-B 信号时 Flag 引脚输出高电平，易于使用，方便集成。


特征

  • 最大接收灵敏度-90dBm

  • 可输出 DF17/DF18 或飞机明文数据

  • USART TTL 电平数据接口， 波特率 9600-921600 之间

  • 金属屏蔽外壳， 稳定性高，宽电源输入

  • 工作指示灯（红色 LED）和输出指示灯（绿色 LED）


应用领域

  • ADS-B 信号接收器

  • 空域监测

  • 地面设备，虚拟雷达

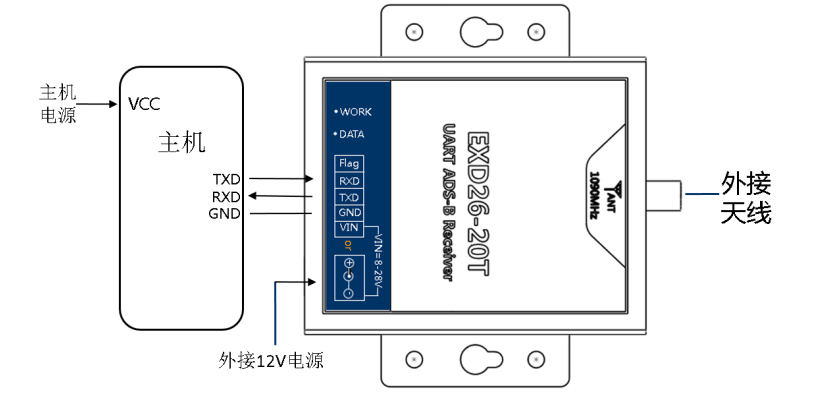

硬件连接

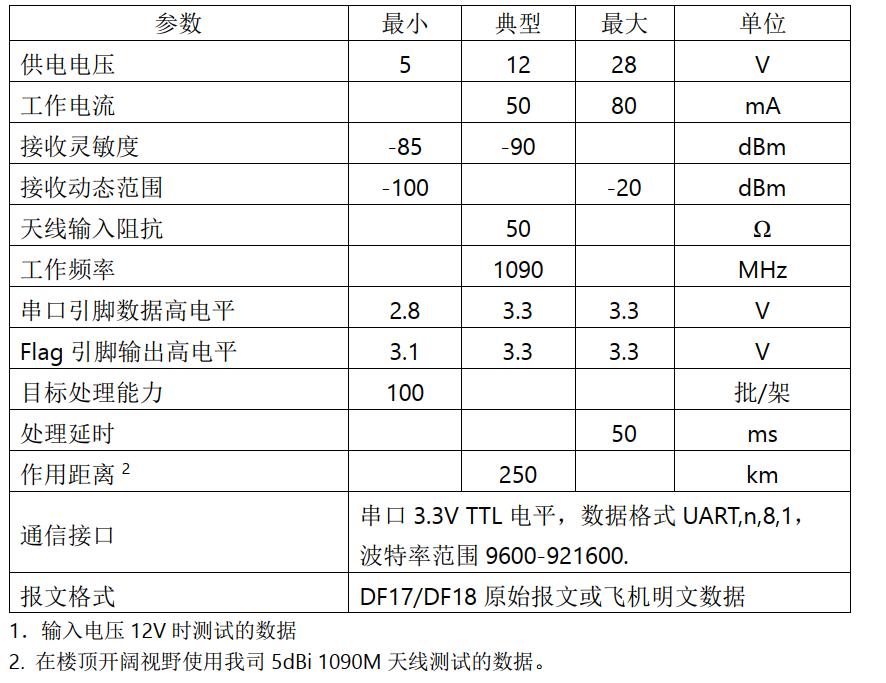

规格参数
